視覺點膠控制系統

視覺點膠控制系統


型號: RQ-331S-2Y
規格: 單工位或雙工位
品牌: 銳祺工業
測高: 選配OMRON或基恩士或松下
低液位: 標配
膠閥: 壓電式或氣動式
產品詳情


部件名稱
型號規格
運動控制卡
4軸或8軸運動控制卡
相機控制器研華主機
相機德國basler,AVT,映美精等所有型號相機
鏡頭日本COMPUTER或理光品牌
同軸光源40/60/80
光源控制器雙路數字,單路1A
觸摸屏8寸全彩觸摸

點膠頭

針頭/氣動噴射閥(已含控制器)/壓電噴射閥(MACRO,VERMES)

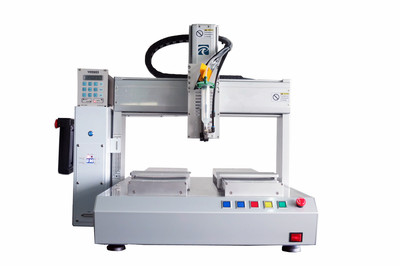

RQ331S-2Y桌面式自動點膠機可實現高速度、高精度、高一致性的點膠作業,桌面一體式設計,占用空間小、操作靈活方便。廣泛應用于CCM(微型攝像頭模組)、VCM(音圈馬達)、指紋識別模組及其它手機精密零件生產組裝過程中的精密點膠場合、以及LED行業。


產品特點

  • 搭載CCD圖像檢測和高度檢測,點膠位置及膠量精度更高。

  • 支持多點測高,實時去曲面擬合補償點膠位置高度。

  • 支持傾斜陣列式檢測+點膠編程,點膠效率更高。

  • 使用圖像來代替針頭進行編程,編寫程序更加方便快捷,位置精度大大提高。

  • 用觸摸屏編寫設置點膠路徑程序,圖像直觀,編程一體化。

  • 圖形框選支持方形,圓形,旋轉方形,弧形,多邊形等取圖,輕松應對復雜產品外形。

  • 智能的3D圓弧空間插補控制系統。

  • 支持單Y和雙Y軸機型切換,且支持附加R旋轉軸同步運動作業。

  • 圖像檢測cycletime最小為10ms,高速高精度,作業效率大幅提升。


應用范圍

  • VCM組裝點膠

  • CCM模組組裝點膠

  • 指紋模組組裝點膠

  • FPC/PCB零件保護、包封、補強點膠

  • IC零件Under fill、引腳保護

  • 手機、連接線外殼點PUR熱熔膠粘接固定

  • 手機天線點膠

  • 大功率COB點圍壩膠
