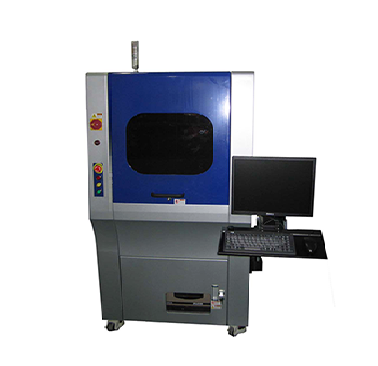

AVI圖像檢測控制系統是專門為攝像頭模組行業推出的解決方案,解決模組Lens/connector/FPC/橫膠/模組整體底部/模組整體正面等六大檢測難題。
功能特點
Camera相機500萬像素以上,識別精度在10um以內;
可自動計數,自動掃描模組barcode及載入數據功能,連接工廠MES;
設備可對產品任意一面或者多面進行組合檢測;
lens刮傷長度和明顯度(輕微,嚴重)可以設定;
lens燈光照射角度可調節;
lens表面白點污點大小規格和相應個數可設定;
在一個檢測畫面中可詳細劃分區域,來制定不同區域的不同規格;
Fov通光孔圓度異常的識別;
鏡頭點膠區域膠量有無識別;
軟板毛邊識別大小的設定;
軟板背面Hot Bar錫量面積和pad點面積大小識別及比例計算設定;
兩種模式:1.手動方式,產品生產開始,可以人為在屏幕手動切換各測量畫面,識別和實時量測不良規格(大小,尺寸,面積,比例,數量) 2.自動方式:人工確認識別無誤后,切換自動運行模式。
不良品發生時,可選擇兩種模式,1.錯誤報警,通知人員來檢查確認,2.不報警,直接放入不良品tray;
產品檢測對應有log文檔,包括測試數據,規格,以及檢測圖像,方便確認不良;
機臺點檢校正功能,即對機臺進行點檢時,可根據limit sample來校準;
對產品蓋印碼重影,漏印,偏移的識別;
不良品區分歸類放置功能;
check產品混料功能:掃描barcode時,能檢查此產品批號是否和設置的批號一致,不一致會提醒,防止不同母批產品混料;
